概 述
超声波液位计可采用二线制、三线制或四线制技术,直流或交流供电,测量范围:0-20m,多种形式可选,广泛适应于各种、污水处理以及有腐蚀性液体的场合测量精度高,带远传信号输出,也可以带高低控制从而实现自动控制。

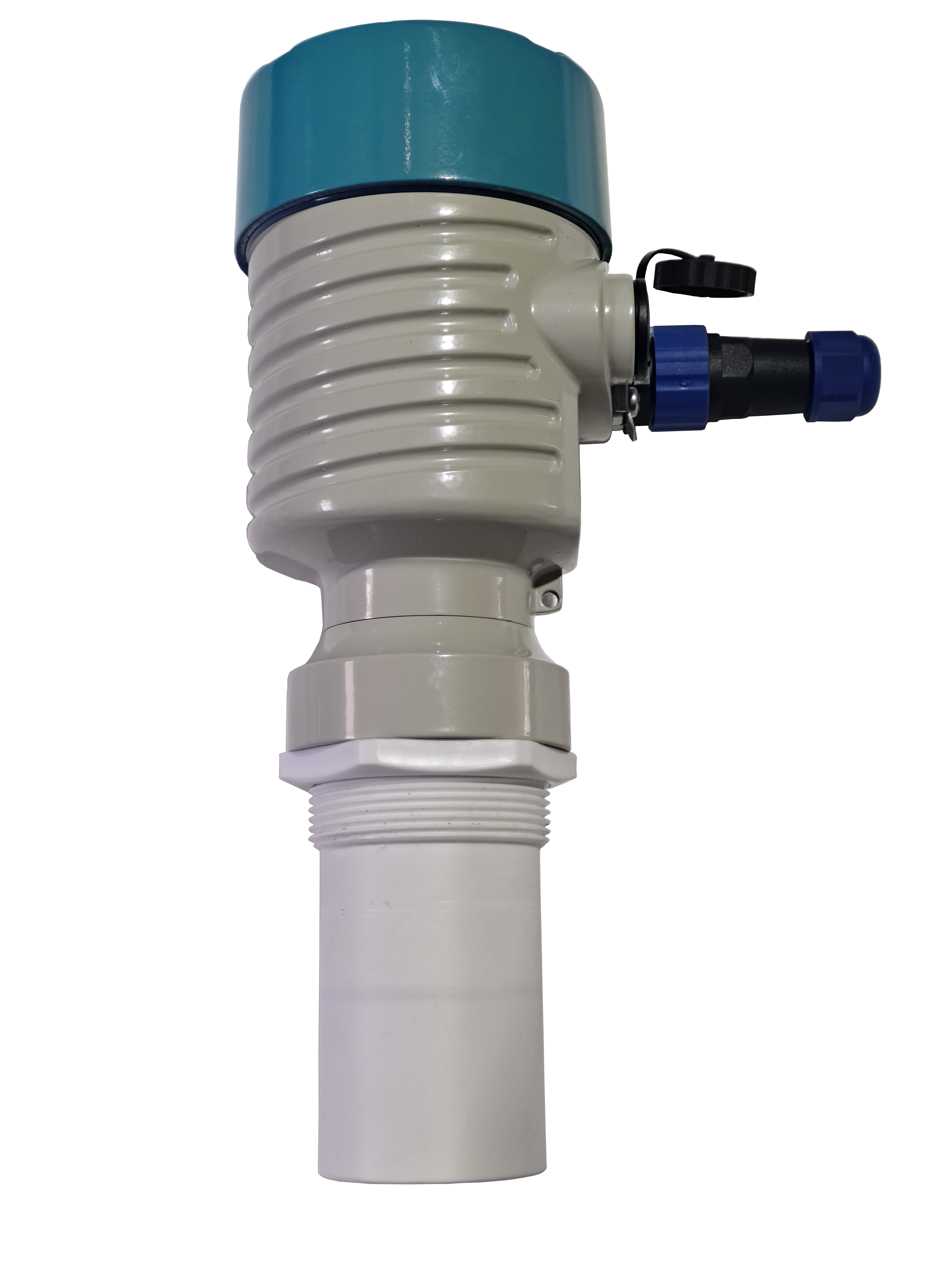

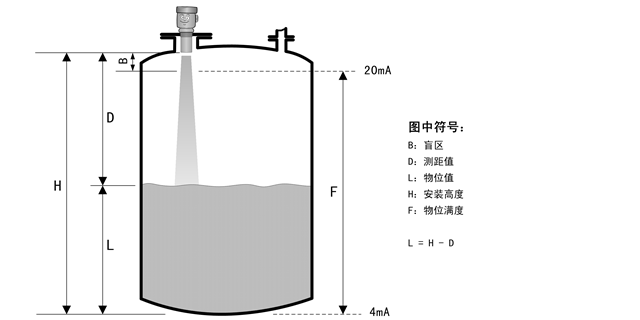

超声波液位计由超声波探头和电子单元构成。液位计安装于容器上部,在电子单元的控制下,超声波探头向被测物体发射一束超声波脉冲。声波被液体表面反射,部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收,其时间与探头至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过减法运算得出液位值。
超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。
盲区: 液位计发射超声波脉冲时,不能同时检测反射回波。由于发射的超声波脉冲具有一定的时间宽度,同时发射完超声波后传感器还有余振,期间不能检测反射回波,因此从探头表面向下开始的一小段距离无法正常检测,这段距离称为盲区。被测的最高液位如进入盲区,仪表将不能正确检测。如有需要,可以将液位计抬高安装。
超声波液位计具有以下特点:
1.多达四种显示模式,可显示液位、距离、回波波形、历史曲线
2.内部集成温度传感器,实时对声速进行温度补偿
3.借助图形液晶显示、按键,可现场进行参数设置
4.提供报警电流输出功能
5.非接触测量,安装方便,使用寿命长
技 术 参 数
量 程:5m;10m;15m;20m
盲 区:0.3~0.8m(视测量范围而定)
测量精度:±0.3%FS
分 辨 率:1mm
输出负载:0~500Ω
波 束 角:全角12°

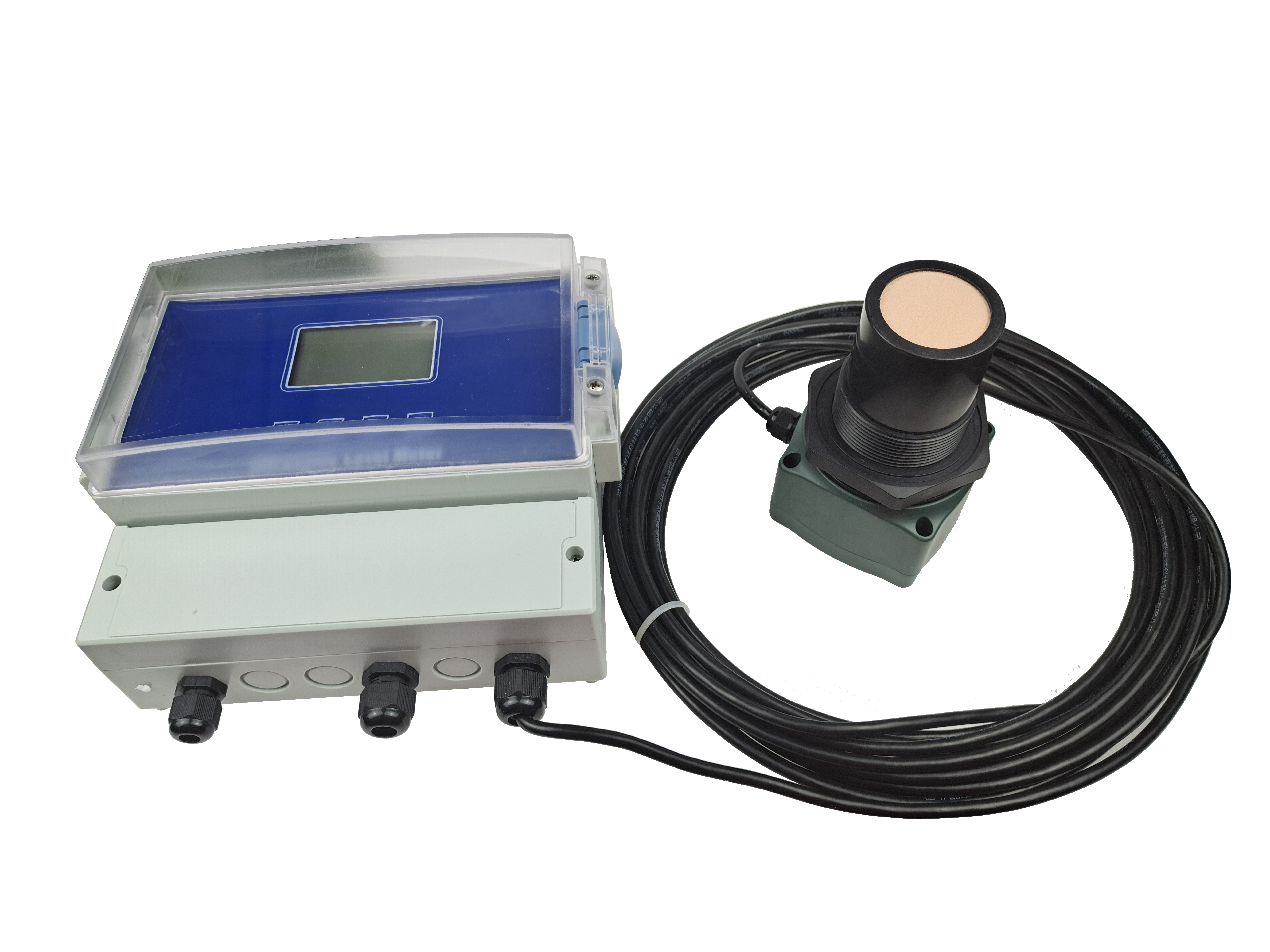

输 出:一体式两线制可选4~20mA、4~20mA+HART;一体四线制可选4~20mA、RS485;分体式可选4~20mA、4~20mA+HART、4~20mA+RS485
环境温度:-20℃ ~ +60℃
过程温度:-20℃ ~ +90℃(超过60℃需在订购时注明要求)
温度补偿:全范围自动补偿
防护等级:(ABS表壳)IP65,(铝合金表壳)IP67;探头IP67
过程压力 : 0.8~3 bar/海拔小于2000米
在下面的任何一种情况,需要注意:
